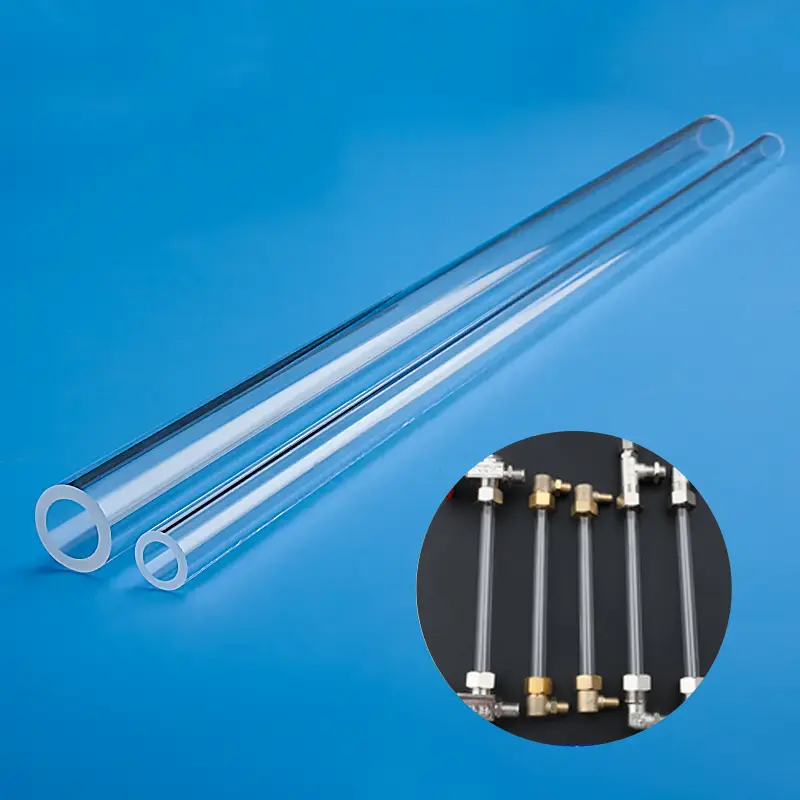

妥協のない安全性と視認性を追求して設計された当社の高純度溶融石英管は、過酷な産業環境におけるボイラー、蒸発器、圧力容器の水位計にとって決定的なソリューションです。卓越した耐熱性、耐熱衝撃性、耐薬品性を特長とするこれらのサイトグラスチューブは、比類のない透明度と耐久性を提供します。お客様の正確な仕様に合わせて、長さ、直径、肉厚を完全にカスタマイズ可能です。貴社の機器の信頼性と運用安全性を向上させてください。
備考：
- 支払い方法：ご注文数量に応じて、銀行振込または前払い
- 納期：ご注文数量によります
- 輸送方法：お客様のご要望に応じて、海上輸送または航空輸送

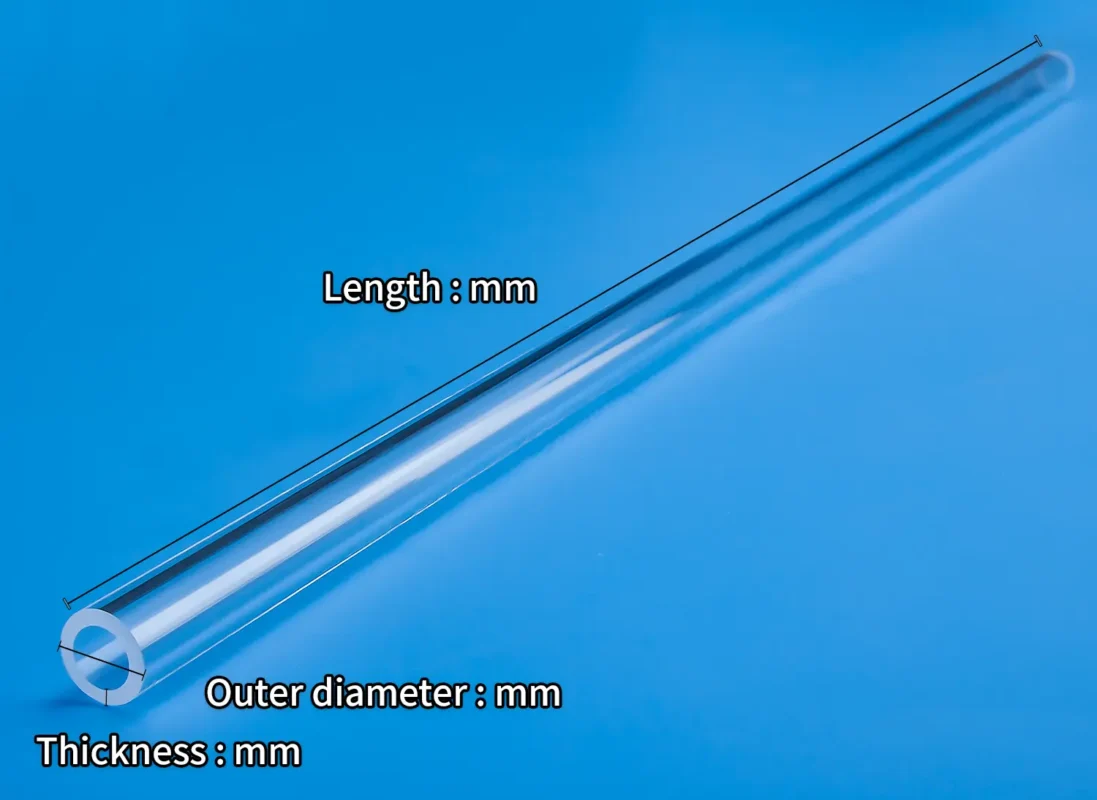

| 長さ (mm) | 直径 (mm) | 厚さ (mm) | 長さ (in) | 直径 (in) | 厚さ (in) |
|---|---|---|---|---|---|
| 200mm | 12mm | 2mm | 7.87" | 0.47" | 0.08" |
| 300mm | 12mm | 2mm | 11.81" | 0.47" | 0.08" |
| 400mm | 12mm | 2mm | 15.75" | 0.47" | 0.08" |
| 500mm | 12mm | 2mm | 19.69" | 0.47" | 0.08" |
| 600mm | 12mm | 2mm | 23.62" | 0.47" | 0.08" |
| 700mm | 12mm | 2mm | 27.56" | 0.47" | 0.08" |
| 800mm | 12mm | 2mm | 31.50" | 0.47" | 0.08" |
| 900mm | 12mm | 2mm | 35.43" | 0.47" | 0.08" |
| 1000mm | 12mm | 2mm | 39.37" | 0.47" | 0.08" |
| 200mm | 13mm | 2mm | 7.87" | 0.51" | 0.08" |
| 300mm | 13mm | 2mm | 11.81" | 0.51" | 0.08" |
| 400mm | 13mm | 2mm | 15.75" | 0.51" | 0.08" |
| 500mm | 13mm | 2mm | 19.69" | 0.51" | 0.08" |
| 600mm | 13mm | 2mm | 23.62" | 0.51" | 0.08" |
| 700mm | 13mm | 2mm | 27.56" | 0.51" | 0.08" |
| 800mm | 13mm | 2mm | 31.50" | 0.51" | 0.08" |
| 1000mm | 13mm | 2mm | 39.37" | 0.51" | 0.08" |
| 1200mm | 13mm | 2mm | 47.24" | 0.51" | 0.08" |
| 200mm | 18mm | 3mm | 7.87" | 0.71" | 0.12" |
| 300mm | 18mm | 3mm | 11.81" | 0.71" | 0.12" |
| 400mm | 18mm | 3mm | 15.75" | 0.71" | 0.12" |
| 500mm | 18mm | 3mm | 19.69" | 0.71" | 0.12" |
| 600mm | 18mm | 3mm | 23.62" | 0.71" | 0.12" |
| 700mm | 18mm | 3mm | 27.56" | 0.71" | 0.12" |
| 800mm | 18mm | 3mm | 31.50" | 0.71" | 0.12" |
| 1000mm | 18mm | 3mm | 39.37" | 0.71" | 0.12" |
| 1200mm | 18mm | 3mm | 47.24" | 0.71" | 0.12" |
| 1300mm | 18mm | 3mm | 51.18" | 0.71" | 0.12" |
| 200mm | 19mm | 3mm | 7.87" | 0.75" | 0.12" |
| 300mm | 19mm | 3mm | 11.81" | 0.75" | 0.12" |
| 400mm | 19mm | 3mm | 15.75" | 0.75" | 0.12" |
| 500mm | 19mm | 3mm | 19.69" | 0.75" | 0.12" |
| 600mm | 19mm | 3mm | 23.62" | 0.75" | 0.12" |
| 700mm | 19mm | 3mm | 27.56" | 0.75" | 0.12" |
| 800mm | 19mm | 3mm | 31.50" | 0.75" | 0.12" |
| 1000mm | 19mm | 3mm | 39.37" | 0.75" | 0.12" |
| 1100mm | 19mm | 3mm | 43.31" | 0.75" | 0.12" |
| 1200mm | 19mm | 3mm | 47.24" | 0.75" | 0.12" |
| 500mm | 20mm | 3mm | 19.69" | 0.79" | 0.12" |
| 800mm | 20mm | 3mm | 31.50" | 0.79" | 0.12" |
| 1200mm | 20mm | 3mm | 47.24" | 0.79" | 0.12" |
| 特性内容 | 特性値 |
|---|---|
| SiO2 | 99.99% |
| 密度 | 2.2×10³ kg/cm³ |
| 硬度 | モース硬度 5.5～6.5; ヌープ硬度 570 (荷重100g) |
| 引張強度 | 4.8 × 10⁷ Pa (48 N/mm² または 48 MPa); 7,000 psi |
| 圧縮強度 | >1.1×10⁹ Pa (160,000 psi) |
| 熱膨張係数 | 5.5×10⁻⁷ cm/cm·°C (20°C-320°C) |
| 熱伝導率 | 1.4 W/m-°C |
| 比熱 | 670 J/kg-°C |
| 軟化点 | 1730度C（3146度F） |
| 徐冷点 | 1210度C（2210度F） |
| 歪点 | 1120度C（2048度F） |
| 使用温度 | 1200°C |
| 電気抵抗率 | 7×10⁷Ωcm (350°C) |
| サイズ | カスタマイズ対応 |
| ロゴ | ロゴのカスタマイズ対応 |
卓越した熱・圧力安定性
当社の石英スリーブは、産業用ボイラーや蒸気システムに共通する極端な温度と高圧に安定して耐えることができます。この堅牢な構造は、熱衝撃による破損を防ぎ、要求の厳しい条件下での運用安全性を確保します。
比類なき光学的透明度と純度
超高純度溶融石英から製造された当社のチューブは、正確かつ一目で確認できる水位表示のために、優れた透明性を提供します。この素材は時間経過による曇りや変色に強く、長期的な視認性を保証します。
優れた化学的不活性
水、蒸気、酸、および工業プロセスで見られるほとんどの化学薬品による腐食に対して高い耐性を持っています。この不活性な特性により、材料の劣化やエッチングが防止され、ゲージの耐用年数を大幅に延長します。
完璧なフィットを実現する精密設計
当社の石英チューブは、お客様の正確な機器仕様に合わせて、長さ、直径、肉厚を完全にカスタマイズ可能です。これにより、新規OEM機器とMRO交換部品の両方において、シームレスで漏れのない設置を保証します。
アプリケーションシナリオ
産業用蒸気および発電ボイラー
主な用途は、高圧ボイラードラムの水位を直接目視で監視することです。当社のチューブは極端な熱応力や飽和蒸気に耐える能力があり、信頼性の高い安全な読み取りを保証し、低水位状態による壊滅的な機器故障を防止します。
化学処理用反応器および容器
密閉された化学反応器内での反応、液面レベル、または相分離を目視で監視するのに理想的です。溶融石英の優れた化学的不活性（耐薬品性）は、強酸、アルカリ、溶剤による腐食を防ぎ、プロセスの純度とゲージの長寿命を保証します。
高圧給水・復水システム
発電所や産業施設内の給水加熱器、脱気器、復水回収タンクなど、様々な補助システムに導入されています。これらの用途には、高圧水や変動する温度に耐え、故障することなく機能する耐久性のあるサイトグラスが必要です。
石油・ガス分離器およびスクラバー
高圧分離器、スクラバー、貯蔵タンクで使用され、油、水、ガスの界面レベルを目視で監視します。堅牢な構造と卓越した透明性は、要求の厳しいアップストリームおよびダウンストリームの操業において、効率的なプロセス制御に不可欠です。
取扱注意
石英ガラス製品は貴重な材料で作られているため、衝突や落下を避けるため慎重に取り扱う必要があります
定期メンテナンス
石英管のメンテナンスは、その長期的な安定した性能を確保するため、定期的に実施する必要があります。異常の発生を防ぐため、石英管の接続部、固定具、機械的振動を定期的に点検してください。石英管の外面は、ほこりや湿気による汚染を受けやすいため、定期的な清掃が必要です
保管環境
石英チューブを保管する際は、材料の劣化を防ぐため、機械的振動、衝撃、および過度に高い温度への曝露を避けるよう注意が必要です。乾燥した涼しく換気の良い場所に保管し、直射日光や高温環境を避けてください
石英ゲージガラスはホウケイ酸ゲージガラスよりも大幅な性能向上をもたらし、より過酷な条件向けに設計されています。特に、石英は熱膨張がほぼゼロであるため、はるかに高い耐熱性（最大1100°C）と優れた耐熱衝撃性を特徴とします。さらに、その卓越した化学的不活性（耐薬品性）は、特に高純度水や腐食性化学環境での腐食や溶出を防ぎます。これにより、石英は最大限の安全性と長寿命が要求される高圧、高温、または化学的に厳しい用途にとって不可欠な選択肢となります。
迅速かつ正確な見積もりをご希望の場合は、チューブの主要な仕様（外径（OD）、肉厚（WT）または内径（ID）、および全長（L））と必要数量をお知らせください。特定のニーズがある用途の場合、機器に完全に適合させるため、必要な公差、特殊な端部仕上げ（例：火炎研磨または研削）、あるいは特定の動作環境に関する詳細もご提供ください。
石英チューブの最大使用圧力は、単一の固定値ではなく、特定の形状と動作温度によって動的に決定されます。肉厚と外径の比率に大きく依存し、肉厚が厚く、直径が小さいほど、その圧力処理能力は著しく向上します。正確な計算のため、必要な外径（OD）、肉厚（WT）、および全長をご提供いただければ、当社の技術チームがお客様の特定の用途に合わせた正確な安全使用圧力を算出いたします。
よくある質問
当社は、高純度石英ガラス部品の一貫製造を専門としております。主な製品ラインナップは以下の通りです：
石英管・石英棒: 幅広い直径と仕様。
石英プレート・ディスク: 光学および工業用途向けに精密に切断・研磨。
石英実験器具: ビーカー、フラスコ、ボートなど、標準品から特注品まで幅広い種類のガラス器具。
半導体グレード石英: 半導体製造用のプロセスチューブやキャリアなどの高純度部品。
特注加工部品: お客様固有の設計および仕様に合わせて、複雑な部品を製造できます。
はい。特注加工（カスタム加工）は、当社の事業の中核です。10年以上にわたる専門的な経験を活かし、お客様企業と提携し、専門的なOEM/ODMサービスを提供しております。当社の加工技術には、溶接、研削、穴あけ、研磨、曲げ加工、その他さまざまな精密加工技術が含まれており、お客様の厳密なご要望にお応えする部品を製造いたします。
品質は当社の製造プロセスにおいて最も重要です。当社はISO 9001:2015認証取得メーカーであり、当社のプロセスが国際的な品質管理基準を満たしていることを保証します。また、当社の製品は純度と性能に関して厳格なSGS試験を受けています。当社は高純度原材料（SiO2 99.998%まで）を使用し、優れた熱安定性、高温耐性、化学的不活性を持つ溶融石英および溶融シリカ製品を製造しています。
当社はプロセスを最大限に効率化しました：
RFQ（見積依頼）を提出：ウェブサイトのお問い合わせフォームまたはEメールで、技術図面、仕様、要件をお送りください。
迅速な対応: 数分以内に初回返信を、30分以内に詳細なご連絡を差し上げます。
設計・提案：24時間以内に詳細な設計提案と競争力のある見積もりをお届けします。
試作・生産：承認後、お客様の納期に間に合わせるため、迅速に試作から本格的な量産へと移行いたします。
Aoxin Quartzとの提携には、いくつかの重要なメリットがあります：
実証された専門知識：業界で10年以上の経験を持つ当社には、複雑な課題に取り組むための技術的知見があります。
One-Stop Solution: We manage the entire production process, from sourcing high-purity raw materials to fabricating and finishing complex components.
競争力のある価値：主要な石英生産拠点に位置することで、効率的なサプライチェーンと先進的な製造技術を活用し、競争力のある価格で卓越した品質を提供しています。
Dedicated Partnership: Over 90% of our clients become long-term partners. We are committed to your success through responsive service, reliable quality, and innovative solutions.
