Custom U-Shaped Quartz Glass Tubes & Fused Silica U-Bends

U-образные кварцевые трубки и U-образные изгибы из плавленого кварца на заказ

    Категория:

    Наши U-образные кварцевые трубки на заказ точно спроектированы для требовательных промышленных и лабораторных применений. Изготовленные из высокочистого плавленого кварца, эти U-образные изгибы обладают исключительной устойчивостью к высоким температурам, агрессивным химическим веществам и тепловому шоку. Идеально подходят для химических реакторов, теплообменников, циркуляции газов и аналитических приборов, где точные пути потока жидкости и экономия места имеют решающее значение. Мы предлагаем индивидуальные внешние и внутренние диаметры, толщину стенок и длину до 6000 мм для соответствия вашим точным спецификациям.

    ODIDWTL(mm)
    1mm0.5mm0.25mm1~6000mm(custom)
    1.5mm0.8mm0.35mm1~6000mm(custom)
    2mm1mm0.5mm1~6000mm(custom)
    2.5mm1.5mm0.5mm1~6000mm(custom)
    3mm2mm0.5mm1~6000mm(custom)
    3mm1mm1mm1~6000mm(custom)
    4mm3mm0.5mm1~6000mm(custom)
    4mm2mm1mm1~6000mm(custom)
    4mm1mm1.5mm1~6000mm(custom)
    5mm4mm0.5mm1~6000mm(custom)
    5mm3mm1mm1~6000mm(custom)
    5mm2mm1.5mm1~6000mm(custom)
    5.5mm3.5mm1mm1~6000mm(custom)
    6mm5mm0.5mm1~6000mm(custom)
    6mm4mm1mm1~6000mm(custom)
    6mm3mm1.5mm1~6000mm(custom)
    6mm2mm2mm1~6000mm(custom)
    6.5mm4.5mm1mm1~6000mm(custom)
    7mm5mm1mm1~6000mm(custom)
    7mm4mm1.5mm1~6000mm(custom)
    7.5mm5.5mm1mm1~6000mm(custom)
    8mm6mm1mm1~6000mm(custom)
    8mm5mm1.5mm1~6000mm(custom)
    8.5mm6.5mm1mm1~6000mm(custom)
    9mm7mm1mm1~6000mm(custom)
    9mm6mm1.5mm1~6000mm(custom)
    9mm5mm2mm1~6000mm(custom)
    10mm8mm1mm1~6000mm(custom)
    10mm7mm1.5mm1~6000mm(custom)
    10mm6mm2mm1~6000mm(custom)
    10mm4mm3mm1~6000mm(custom)
    10mm2mm4mm1~6000mm(custom)
    11mm9mm1mm1~6000mm(custom)
    11mm8mm1.5mm1~6000mm(custom)
    11mm7mm2mm1~6000mm(custom)
    11mm5mm3mm1~6000mm(custom)
    12mm10mm1mm1~6000mm(custom)
    12mm8mm2mm1~6000mm(custom)
    12mm4mm4mm1~6000mm(custom)
    13mm11mm1mm1~6000mm(custom)
    13mm10mm1.5mm1~6000mm(custom)
    13mm9mm2mm1~6000mm(custom)
    14mm12mm1mm1~6000mm(custom)
    14mm10mm2mm1~6000mm(custom)
    15mm13mm1mm1~6000mm(custom)
    15mm11mm2mm1~6000mm(custom)
    15mm9mm3mm1~6000mm(custom)
    16mm14mm1mm1~6000mm(custom)
    16mm13mm1.5mm1~6000mm(custom)
    16mm12mm2mm1~6000mm(custom)
    16mm10mm3mm1~6000mm(custom)
    17mm15mm1mm1~6000mm(custom)
    17mm14mm1.5mm1~6000mm(custom)
    18mm16mm1mm1~6000mm(custom)
    18mm15mm1.5mm1~6000mm(custom)
    18mm14mm2mm1~6000mm(custom)
    18mm12mm3mm1~6000mm(custom)
    18mm11mm3.5mm1~6000mm(custom)
    19mm17mm1mm1~6000mm(custom)
    19mm16mm1.5mm1~6000mm(custom)
    19mm13mm3mm1~6000mm(custom)
    20mm18mm1mm1~6000mm(custom)
    20mm17mm1.5mm1~6000mm(custom)
    20mm16mm2mm1~6000mm(custom)
    20mm14mm3mm1~6000mm(custom)
    25mm19mm3mm1~6000mm(custom)
    25mm21mm2mm1~6000mm(custom)
    25mm21mm2mm1~6000mm(custom)
    25mm21mm2mm1~6000mm(custom)
    25mm21mm2mm1~6000mm(custom)
    25mm20mm2.5mm1~6000mm(custom)
    25mm20mm2.5mm1~6000mm(custom)
    25mm20mm2.5mm1~6000mm(custom)
    26mm21mm2.5mm1~6000mm(custom)
    28mm24mm2mm1~6000mm(custom)
    30mm26mm2mm1~6000mm(custom)
    30mm24mm3mm1~6000mm(custom)
    35mm30mm2.5mm1~6000mm(custom)
    40mm34mm3mm1~6000mm(custom)
    40mm34mm3mm1~6000mm(custom)
    40mm34mm3mm1~6000mm(custom)
    40mm34mm3mm1~6000mm(custom)
    40mm32mm4mm1~6000mm(custom)
    40mm32mm4mm1~6000mm(custom)
    40mm32mm4mm1~6000mm(custom)
    40mm32mm4mm1~6000mm(custom)
    40mm32mm4mm1~6000mm(custom)
    45mm39mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm44mm3mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm42mm4mm1~6000mm(custom)
    50mm40mm5mm1~6000mm(custom)
    50mm40mm5mm1~6000mm(custom)
    60mm54mm3mm1~6000mm(custom)
    60mm54mm3mm1~6000mm(custom)
    60mm54mm3mm1~6000mm(custom)
    60mm54mm3mm1~6000mm(custom)
    60mm52mm4mm1~6000mm(custom)
    60mm52mm4mm1~6000mm(custom)
    60mm50mm5mm1~6000mm(custom)
    60mm50mm5mm1~6000mm(custom)
    80mm74mm3mm1~6000mm(custom)
    80mm74mm3mm1~6000mm(custom)
    80mm74mm3mm1~6000mm(custom)
    80mm72mm4mm1~6000mm(custom)
    80mm72mm4mm1~6000mm(custom)
    80mm70mm5mm1~6000mm(custom)
    80mm70mm5mm1~6000mm(custom)
    85mm79mm3mm1~6000mm(custom)
    90mm80mm5mm1~6000mm(custom)
    100mm94mm3mm1~6000mm(custom)
    100mm94mm3mm1~6000mm(custom)
    100mm94mm3mm1~6000mm(custom)
    100mm92mm4mm1~6000mm(custom)
    100mm92mm4mm1~6000mm(custom)
    100mm90mm5mm1~6000mm(custom)
    100mm90mm5mm1~6000mm(custom)
    120mm112mm4mm1~6000mm(custom)
    120mm110mm5mm1~6000mm(custom)
    120mm112mm4mm1~6000mm(custom)
    120mm110mm5mm1~6000mm(custom)
    130mm120mm5mm1~6000mm(custom)
    130mm124mm3mm1~6000mm(custom)
    130mm124mm3mm1~6000mm(custom)
    130mm120mm5mm1~6000mm(custom)
    130mm120mm5mm1~6000mm(custom)
    140mm130mm5mm1~6000mm(custom)
    140mm130mm5mm1~6000mm(custom)
    150mm140mm5mm1~6000mm(custom)
    150mm140mm5mm1~6000mm(custom)
    150mm140mm5mm1~6000mm(custom)
    180mm170mm5mm1~6000mm(custom)
    180mm170mm5mm1~6000mm(custom)
    180mm170mm5mm1~6000mm(custom)
    200mm190mm5mm1~6000mm(custom)
    200mm190mm5mm1~6000mm(custom)
    200mm190mm5mm1~6000mm(custom)
    • Способ оплаты: Банковский перевод или предоплата, в зависимости от объема заказа
    • Срок поставки: В зависимости от объема заказа
    • Способ транспортировки: Морские или воздушные перевозки, в зависимости от клиента

    Примечания:

    Для подтверждения заказа необходимо предоставить следующие параметры: ① Наружный диаметр (НД) ② Внутренний диаметр (ВД) ③ Толщина стенки ④ Длина ⑤ Количество

    Содержание свойствЗначения свойств
    SiO299.99%
    Плотность2,2×10³ кг/см³
    ТвердостьТвердость по шкале Мооса 5,5 - 6,5; Твердость по Кнупу 570 (при нагрузке 100 г)
    Предел прочности при растяжении4,8 × 10⁷ Па (48 Н/мм² или 48 МПа); 7 000 фунтов на квадратный дюйм (psi)
    Предел прочности при сжатии>1.1×10⁹ Pa (160,000 psi)
    Коэффициент теплового расширения5.5×10⁻⁷ cm/cm·°C (20°C-320°C)
    Теплопроводность1,4 Вт/м-°C
    Удельная теплоемкость670 Дж/кг-°C
    Температура размягчения1730 °C (3146 °F)
    Точка отжига1210 °C (2210 °F)
    Точка напряжения1120 °C (2048 °F)
    Рабочая температура1200°C (2192°F)
    Удельное электрическое сопротивление7×10⁷ Ом см (350°C)
    РазмерИндивидуальный заказ
    ЛоготипНанесение логотипа по заказу

    Высокая термостойкость

    Стекло из кварца имеет высокие точки размягчения и плавления, что позволяет U-образным кварцевым трубкам без деформации или повреждений выдерживать длительное использование в условиях высокой температуры.

    Коррозионная стойкость

    Стекло из кварца обладает отличной устойчивостью к широкому спектру химических веществ, обеспечивая стабильность вCorrosive средах.

    Высокая прозрачность

    Исключительные свойства светопропускания кварцевого стекла делают U-образные кварцевые трубки идеальными для приложений, требующих наблюдения внутренних реакций.

    Высокая электротермальная преобразовательная эффективность

    При использовании в качестве электрических обогревателей U-образные кварцевые трубки обеспечивают высокую электртепловую эффективность, что позволяет быстро нагреваться и поддерживать стабильные рабочие температуры.

    Сценарий применения

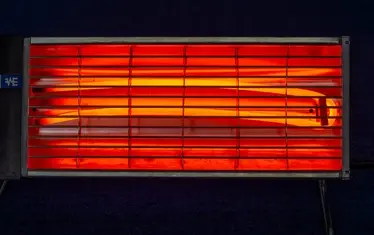

    Электрическое отопление

    U-образные кварцевые трубки часто используются в применениях, требующих высокотемпературного нагрева, таких как промышленные печи и сушильные камеры. Их эффективное электротермическое преобразование и стабильные рабочие температуры делают их хорошо подходящими для этих целей

    Другие области

    U-образные кварцевые трубки также находят применение в здравоохранении, оптоэлектронике и охране окружающей среды, служа в качестве нагревательных элементов в медицинских устройствах и прозрачных компонентов в оптоэлектронном оборудовании.

    Оптические приложения

    Используя их высокую прозрачность и молочно-белый цвет, их можно использовать в качестве оптических компонентов или декоративных элементов в оптических приборах и осветительных устройствах.

    Кремниевокислотные U-образные трубки обычно используются в лабораторных инструментах, особенно для проведения химических или биологических реакций. Они состоят из двух U-образных кремниевокислотных трубок, формирующих перевернутую U-структуру, обеспечивая большую реакционную поверхность и хорошее массовое перенаправление, увеличивая эффективность и скорость реакции.

    Кремниевые U-образные трубки могут работать непрерывно при 1200°C и даже в течение коротких периодов при 1500°C.

    Процесс производства в основном включает в себя выбор и подготовку материалов, плавление, формовку, охлаждение, резку и шлифовку, инспекцию, а также чистку и упаковку.

    Избегайте воздействия и вибраций

    Хотя U-образные кварцевые трубки обладают хорошей твердостью и прочностью, важно избегать ударов и вибраций во время эксплуатации, чтобы предотвратить трещины или повреждения.

    Управляйте температурой надлежащим образом.

    При работе с U-образными кварцевыми трубками при высоких температурах необходимо тщательно контролировать температуру, чтобы не превысить максимальную рабочую температуру, что может привести к деформации или повреждению.

    Избегайте контакта с коррозийными веществами.

    Минимизируйте прямой контакт между U-образными кварцевыми трубками и коррозионными веществами, такими как сильные кислоты и щелочи, чтобы предотвратить коррозию и повреждения.

    Лазерное сверление кварца

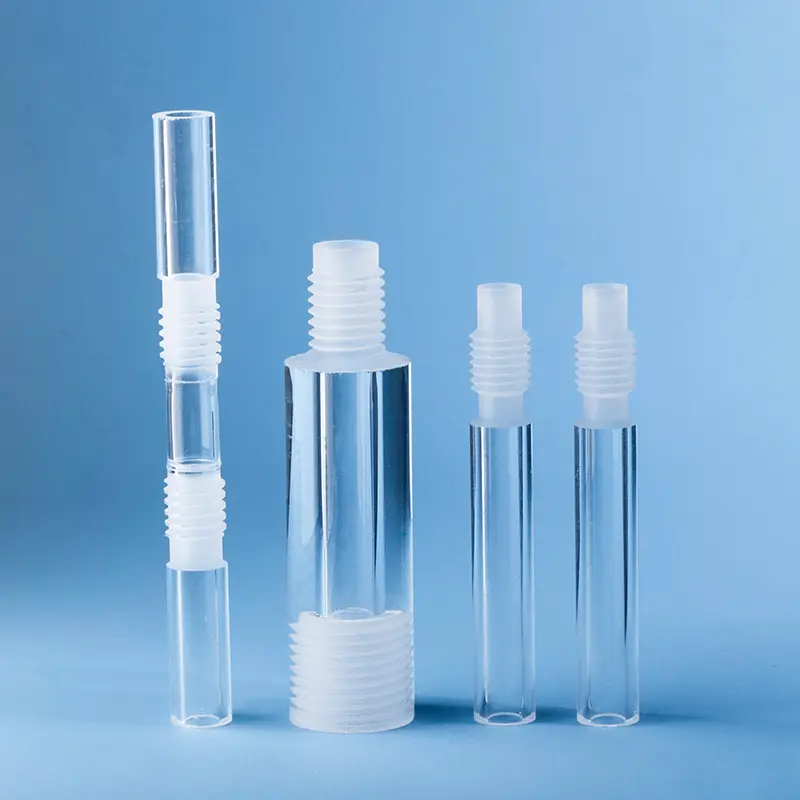

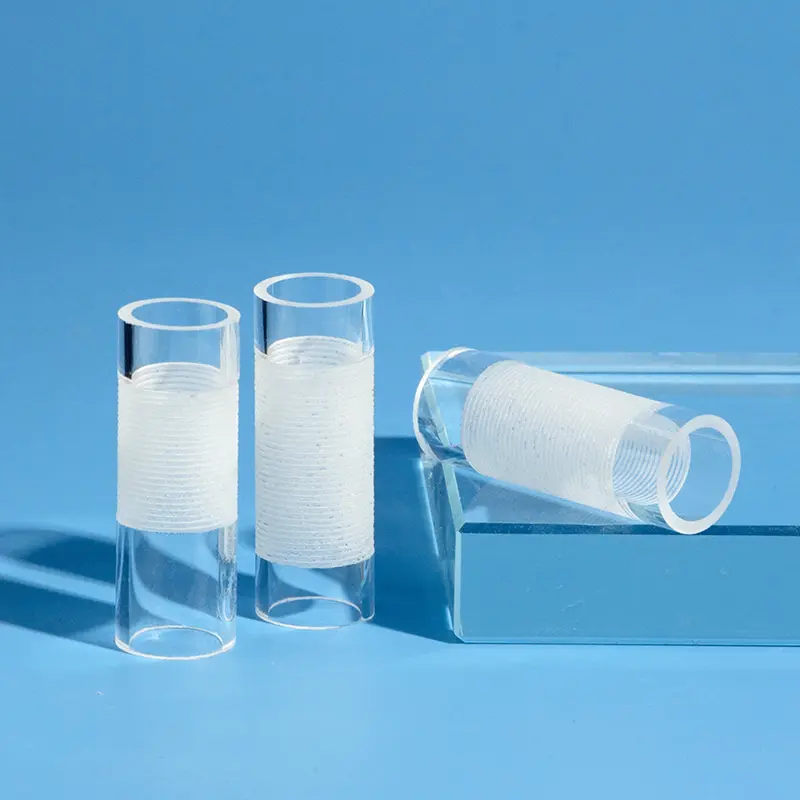

    Quartz Tube with External Threads

    Кварцевая трубка с резьбой

    Наружная резьба на кварцевой трубке

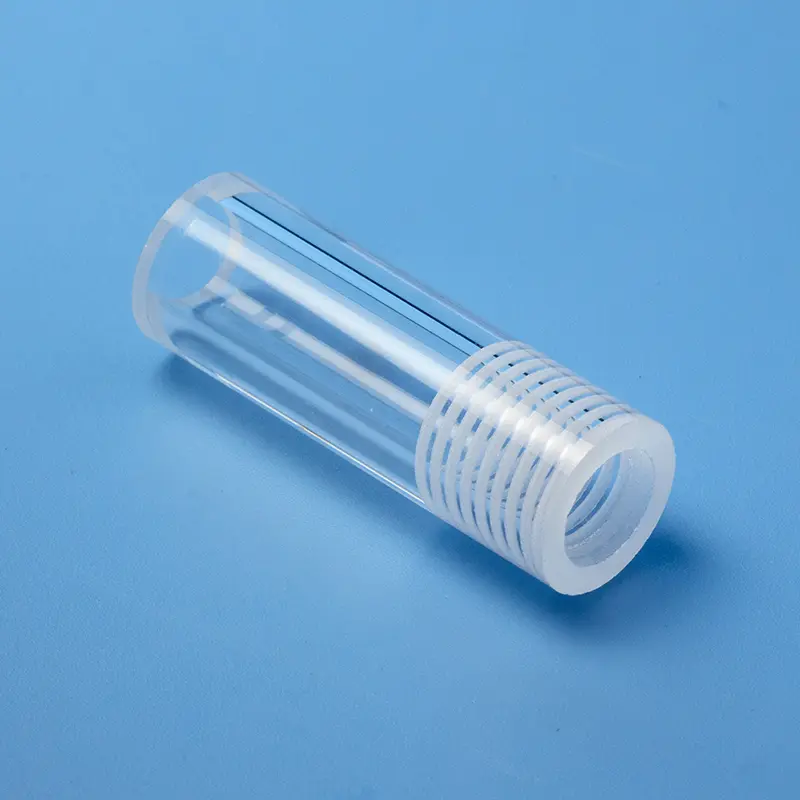

    Quartz Tube with Internal Threads

    Кварцевая трубка с внутренней резьбой

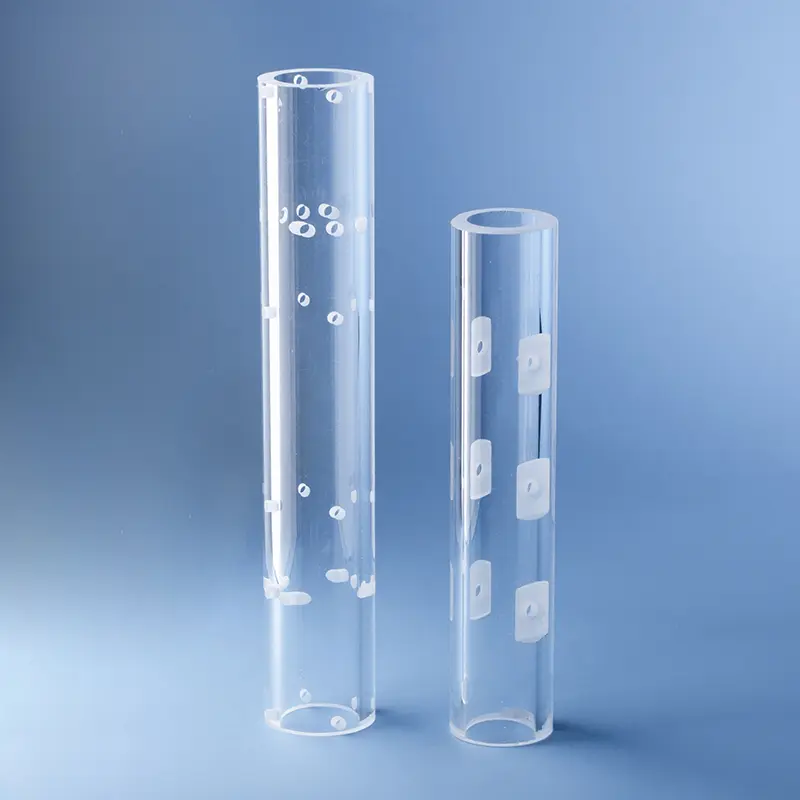

    Slotting of Quartz Tube Walls

    Кварцевая трубка с прорезями

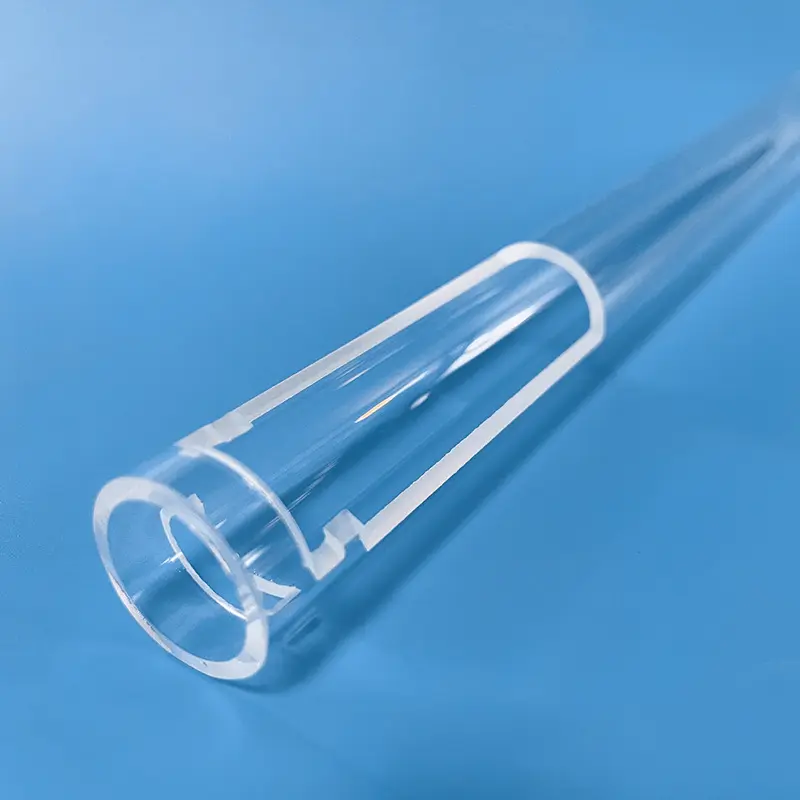

    Creating Windows on Quartz Tube Surface

    Окно на кварцевой трубке

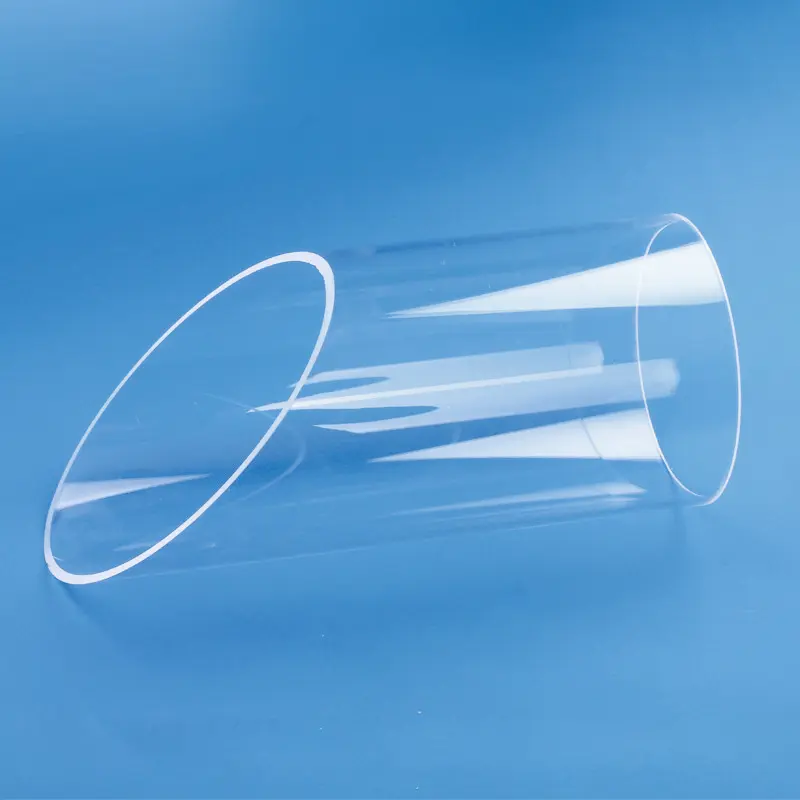

    Angled Cutting of Quartz Tube

    Кварцевая трубка со скосом

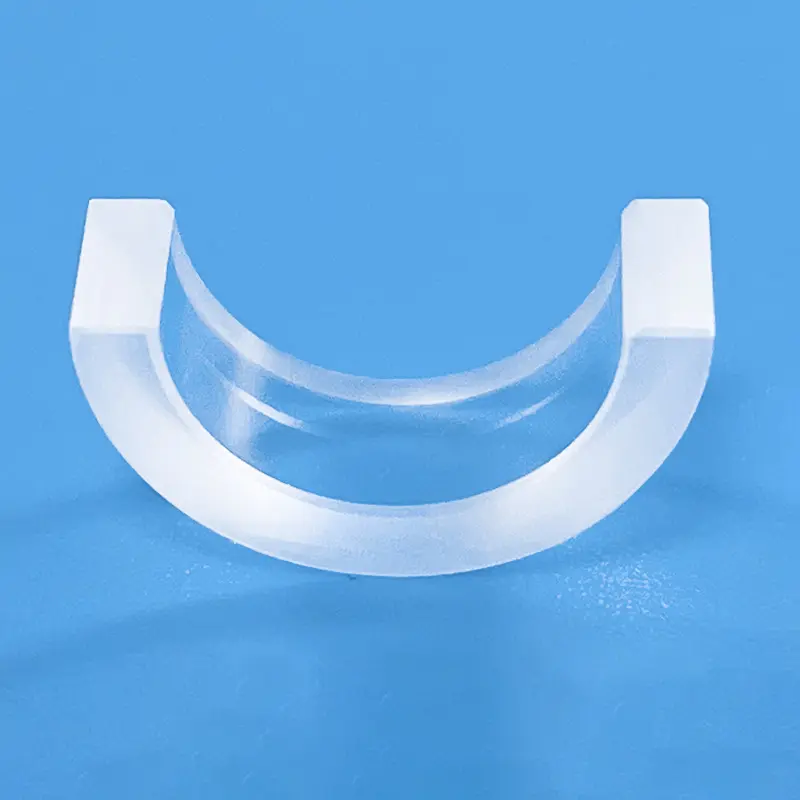

    Quartz Tiles/Quartz Plates

    Кварцевая плитка

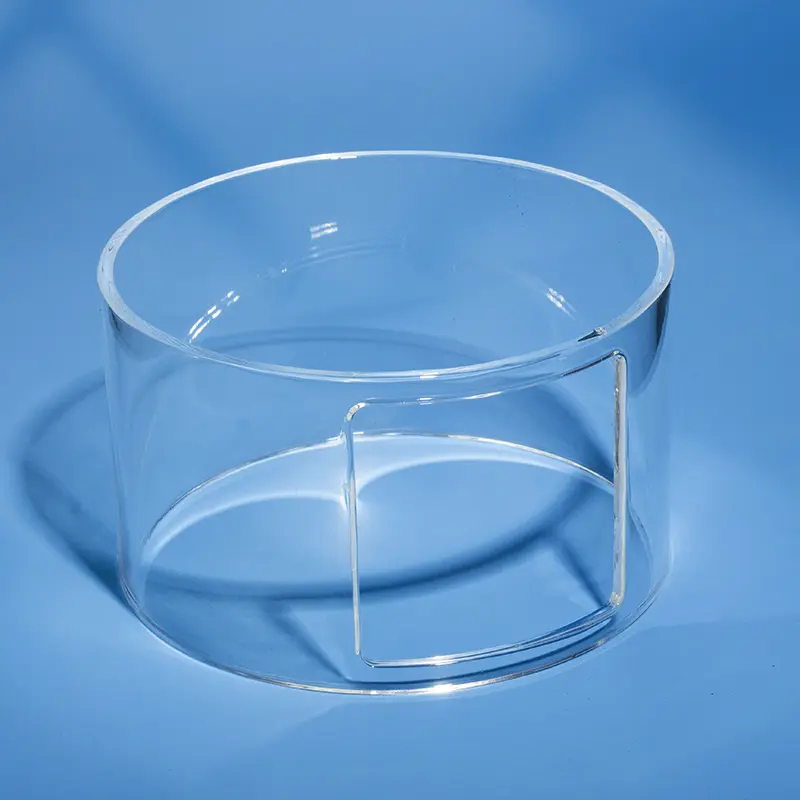

    Cutting Windows in Quartz Tube

    Кварцевая трубка с окном

    Часто задаваемые вопросы

    Мы специализируемся на комплексном производстве высокочистых кварцевых стекольных компонентов. Наши основные продуктовые линейки включают:

    • Кварцевые трубки и стержни: Широкий диапазон диаметров и спецификаций.

    • Кварцевые пластины и диски: Прецизионная резка и полировка для оптического и промышленного применения.

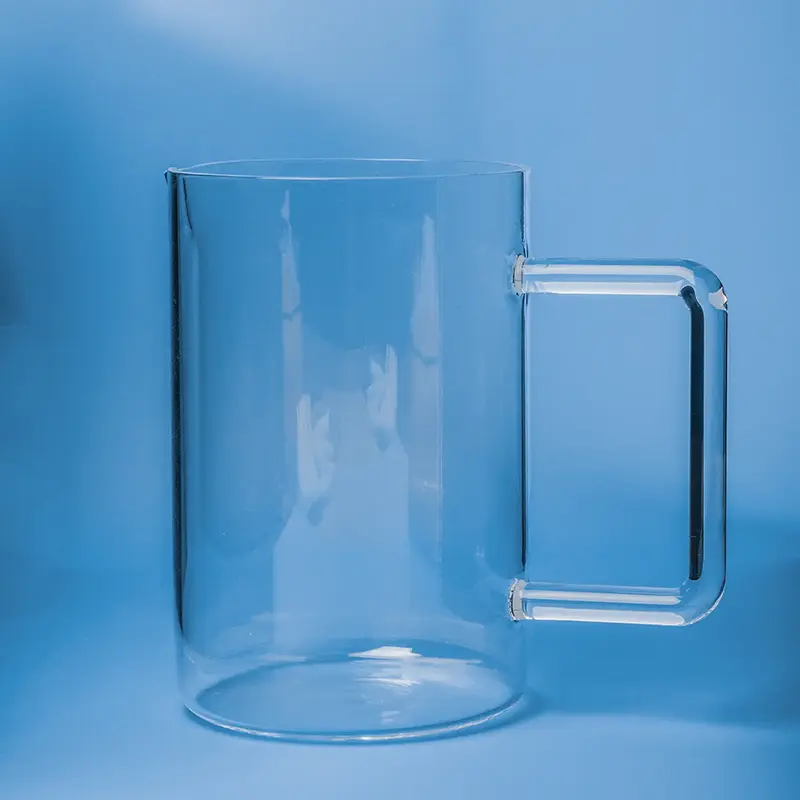

    • Кварцевая лабораторная посуда: Полный ассортимент стандартной и индивидуальной стеклянной посуды, включая стаканы, колбы и лодочки.

    • Кварц полупроводникового класса: Высокочистые компоненты, такие как технологические трубки и носители, для производства полупроводников.

    • Компоненты индивидуального изготовления: Мы можем производить сложные детали, адаптированные под ваши уникальные чертежи и спецификации.

    Да. Индивидуальное изготовление является основой нашей деятельности. Имея более чем десятилетний специализированный опыт, мы сотрудничаем с компаниями, предлагая высококлассные услуги OEM/ODM. Наши возможности включают сварку, шлифовку, сверление, полировку, гибку и другие методы прецизионной обработки для создания компонентов, точно соответствующих вашим требованиям.

    Качество является первостепенным в нашем производственном процессе. Мы являемся производителем, сертифицированным по ISO 9001:2015, гарантируя, что наши процессы соответствуют международным стандартам управления качеством.Наша продукция также проходит строгие испытания SGS на чистоту и производительность. Мы используем высокочистое сырье (до 99,998% SiO2) для производства изделий из плавленого кварца и плавленого диоксида кремния с исключительной термической стабильностью, высокой термостойкостью и химической инертностью.

    Мы максимально оптимизировали наш процесс для обеспечения эффективности:

    1. Отправьте запрос коммерческого предложения (RFQ): Присылайте нам свои технические чертежи, спецификации и требования через контактную форму на нашем сайте или по электронной почте.

    2. Быстрый ответ: Вы можете ожидать первоначальный ответ в течение нескольких минут и подробное общение в течение получаса.

    3. Дизайн и Коммерческое предложение: Мы предоставим подробное проектное предложение и конкурентоспособное коммерческое предложение в течение 24 часов.

    4. Прототипирование и производство: После утверждения мы оперативно переходим от прототипирования к полномасштабному производству, чтобы уложиться в ваши сроки.

    Сотрудничество с Aoxin Quartz предоставляет несколько ключевых преимуществ:

    • Проверенный опыт: Имея более чем 10-летний опыт работы в отрасли, мы обладаем техническими знаниями для решения сложных задач.

    • One-Stop Solution: We manage the entire production process, from sourcing high-purity raw materials to fabricating and finishing complex components.

    • Конкурентная ценность: Расположенные в крупном центре по производству кварца, мы используем эффективную цепочку поставок и передовое производство, чтобы предложить исключительное качество по конкурентоспособной цене.

    • Dedicated Partnership: Over 90% of our clients become long-term partners. We are committed to your success through responsive service, reliable quality, and innovative solutions.
